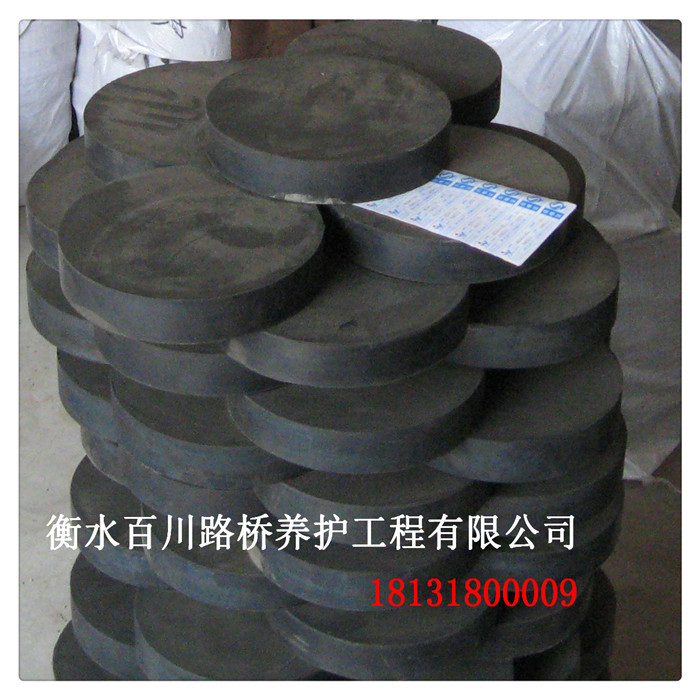

板式橡膠支座安裝

　　1)墊石頂鑿毛清理：人工用鐵鑒鑿毛，鑿毛程度滿足"橋梁混凝土施工"關于施工縫鑿毛的有關規定。

　　2)測量放線：根據設計圖上標明的支座中心位置，分別在支座及墊石土劃出縱橫軸線，在墩臺上放出支座控制標高。

　　3)找平修補：將墩臺墊石處清理干凈，用干硬性水泥砂漿將支承面缺陷修補找平，并使其頂面標高符合設計要求。

　　4)拌制環氧砂漿句環氧砂漿的配制嚴格按配合比進行，強度不低于設計規定，設計無規定時不低于50MPa。環氧砂漿配置通過試驗確定，一般采用環氧樹脂砂漿配合比(質量比)：

　　環氧樹脂：丙酮：乙二胺：砂=1000：100：60~80：5000(抗壓強度達68.6~88.3MPa，抗拉強度達14.7~19.6MPa。

　　配制方法：先在容器內放一定數量的環氧樹脂，然后加入一定比例的丙酮(稀釋劑)，再加入一定比例的乙二胺(固化劑)充分攪拌，最后加入砂子攪拌均勻，配制好的環氧樹脂砂漿應在40分鐘內用完(一次配制最好不超過2公斤)。

　　在粘結支座前將乙胺投入砂漿中并攪拌均勻，乙二胺為固化劑，不得放得太早或過多，以免砂漿過早固化而影響粘結質量。

　　5)支座安裝

　　安裝前對橋臺和墩柱蓋梁軸線、高程及支座面平整度等進行再次復核。

　　支座安裝在找平層砂漿硬化后進行；粘結時，宜先粘結橋臺和墩柱蓋梁兩端的支座，經復核平整度和高程無誤后，掛基準小線進行其他支座的安裝。

當橋臺和墩柱蓋梁較長時，應加密基準支座防止高程誤差超標。

　　粘結時先將砂漿攤平拍實，然后將支座按標高就位，支座上的縱橫軸線與墊石縱橫軸線要對應。

　　嚴格控制支座平整度，每塊支座都必須用鐵水平尺測量其對角線，誤差超標應及時予以調整。

　　支座與支承面接觸應不空鼓，如支座墊石頂面放置鋼墊板時，鋼墊板應在橋臺和墩柱蓋梁施工時預埋，并在鋼板上設排氣孔，保證鋼墊板底混凝土澆筑密實。

      6)其他板式橡膠支座安裝

　　滑板式支座安裝

　　滑板式支座的不銹鋼板表面不得有損傷、拉毛等缺陷，不銹鋼板與上墊板采用榫槽結合時，上墊板開槽方向應與滑動方向垂直。

　　滑板式支座安裝時，支座與不銹鋼板安裝位置應視氣溫而定，不銹鋼板滑板應留有足夠的長度，防止伸縮時支座滑出滑道。

　　四氟滑板支座安裝時，其表面應用丙酮或酒精擦干凈，儲油槽應注滿硅脂。
